Großes CNC-Servo-Rundsägenmaschinenblatt Vorder- und Hinterwinkelmaschinenblatt LDX-026A
Produktdetails:
| Herkunftsort: | Foshan, Guangdong, China |
| Markenname: | Lidexin |
| Zertifizierung: | CU,ISO |
| Modellnummer: | LDX-026A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Western Union |
| Verpackung Informationen: | Aussehen ((Lange*Breite*Höhe):1600X1300X1900mm |
| Lieferzeit: | 10-15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Monat |
|
Detailinformationen |
|||
| Schleifen von Negativ-Chamfer: | -27° | Drehwinkel des Schleifkopfes: | Drehwinkel des Schleifkopfes: 90° und 180° |
|---|---|---|---|
| Spannung: | mit einer Leistung von mehr als 50 W | Gesamtgewicht Ausrüstung: | 1000 kg |
| Hervorheben: | Ldx-026a Winkelmühle Sägenblätter,Sägeblätter für Winkelmaschinen mit 380 V-Auslöser,CNC-Servo-Rundsägenmaschine |
||
Produkt-Beschreibung

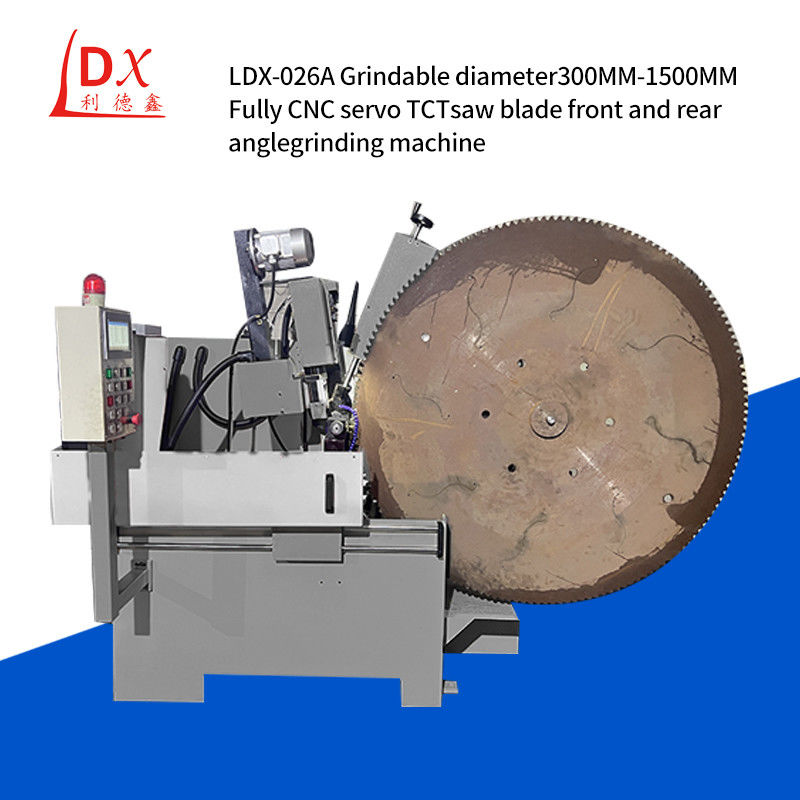

LDX-026A Großes CNC-Servo-Rundsägenblatt vordere und hintere Winkelschleifmaschine
Betriebsverfahren der Zahnradschleifmaschine:
1Es gibt im Allgemeinen zwei Arten von Zähnen, eine ist dreieckige Zähne und die andere sind gebogene Zähne. Der Zahntyp sollte vor dem Schleifen bestimmt werden.der L-förmige Schlüssel sollte verwendet werden, um die Zahnform zu ändern und die zu schleifende Zahnform auszuwählen.
2Vor dem Start sollte der Abstand zwischen dem Schleifrad und dem Sägeblatt mindestens 10 mm betragen und dann gestartet werden.Der Abstand zwischen dem Schleifrad und dem Sägeblatt sollte mindestens 10 mm betragen., und dann starten Sie die Maschine, stellen Sie den Schlag Einstellstäbe der Schubklaue, so dass der Einschlagpunkt der Schubklaue in einer geeigneten Position ist
3Wenn die oberen und unteren Zähne nach dem Anfahren der Maschine schleifen, wird der Unterschied zwischen der oberen und unteren Zahnregelungsstange angepasst, der die Nadel und die Skala anzeigt.wenn sowohl die oberen als auch die unteren Zähne schleifen, wird der Einstellhebel für den Unterschied zwischen den hohen und niedrigen Zähnen eingestellt, und die Indikatornadel und die Waage werden als Null angezeigt.
| Haupttechnische Parameter: |
| Bereich des äußeren Durchmessers der Verarbeitung: ¢300- ¢1500 mm |
| Innerer Durchgang der Sägeblase: ¢10-220 mm |
| Dicke des Sägewebens (Stahlplatte):1-12 mm |
| Abstand zwischen 7 und 100 mm |
| Zahnflächenwinkel: 5°~+30° |
| Zähne mit einem oberen Rückenwinkel: 6-45° |
| Zähne nach links/rechts: Zähneoberfläche/Zahnfläche 45° |
| Schleifschlagbereich des Schneiders: max. 25 mm (verstellbare) Zähne/min. |
| Schleifgeschwindigkeit:0.5 bis 6 mm/s |
| Arbeitsgeschwindigkeit: max. 20 Zähne/min. |
| Abmessungen des Schleifrads (Außendurchmesser * Bohrung): (¢125mm*¢32mmX2mm) |
| Negatives Schleifen des Schamms: -27° |
| Drehwinkel des Schleifkopfes: 90° und 180° Schleifgeschwindigkeit: 26 m/s |
| Kühlmittelpumpenfluss: 501/min |
| Kühlmittelflaschenvolumen: 85 L |
| Gesamtleistung: 2,2 kW |
| Spannung:Drei-Phasen 380 V |
| Gesamtgewicht der Ausrüstung:1000KG |
| Aussehen ((Lange*Breite*Höhe):1600X1300X1900mm |
| Technische Merkmale: |
| Diese Maschine ist nach den Merkmalen inländischer und ausländischer ähnlicher Typen konzipiert.die die Vorteile desselben Typs aufnimmt und analysiert und gleichzeitig die Funktionen in gewissem Maße verbessert. |
| 1. Voreinstellungen für viele Gruppen von Zahntypen und einmalige multifunktionale Bedienung. |
| 2. Trapezförmige Flachzähne können gleichzeitig fertiggestellt werden, verfügen über CNC-Schleifen und willkürliche Zahntypen und können die Effizienz um das Dreifache verbessern;aufgrund der Einführung einer verbesserten Zahnentnahme, wird die Genauigkeit verbessert und die Lebensdauer verlängert. |
