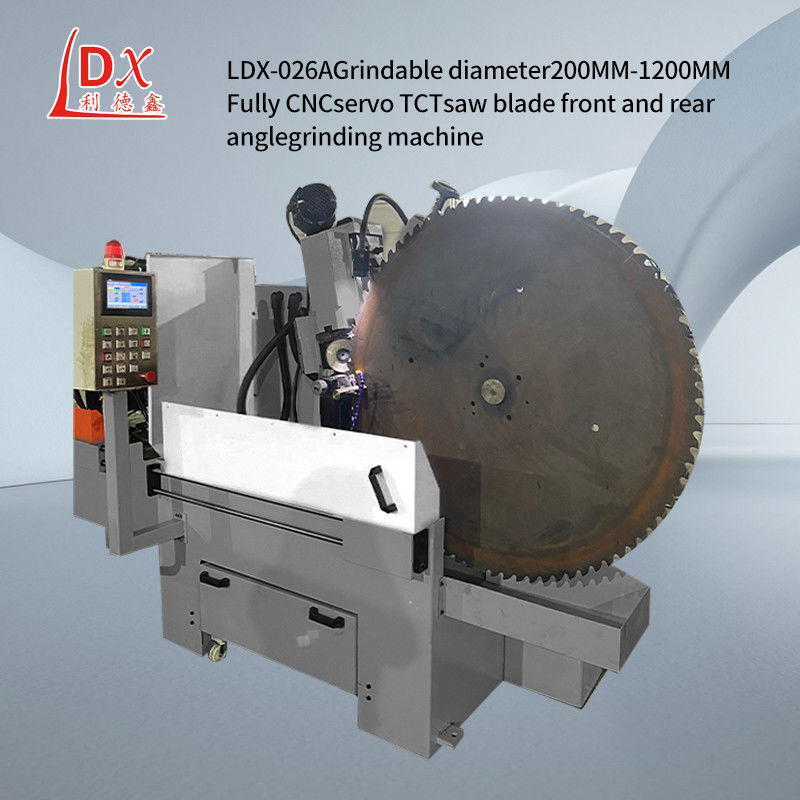

Hochpräzisionsmaschine für große TCT-Sägen mit Front- und Hinterwinkelschleifmaschine LDX-026A
Produktdetails:
| Herkunftsort: | Foshan, Guangdong, China |
| Markenname: | Lidexin |
| Zertifizierung: | CU,ISO |
| Modellnummer: | LDX-026A |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Western Union |
| Verpackung Informationen: | Aussehen ((Lange*Breite*Höhe):1600X1300X1900mm |
| Lieferzeit: | 10-15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Monat |
|
Detailinformationen |
|||
| Gesamtleistung: | 2.2 kW | Volumen der Kühlmittelflasche: | 85 L |
|---|---|---|---|
| Kühlmittelpumpenfluss: | 501/min | Schleifschlagbereich der Schneidmaschine: | Max. 25 mm (verstellbare) Zähne/min |
| Hervorheben: | Großmaschine zur Schärfung von Sägeblättern,Groß 4 Zoll Sägeblatt für Schleifmaschine,Ldx-026a Tct Säge-Schärfmaschine |
||
Produkt-Beschreibung
LDX-026A Hochpräzisionsmaschine mit großen TCT-Sägeblättern vorne und hinten
Was sind die Vorbereitungen für die CNC-Sägenblattschleifmaschine vor dem Schleifen:
1Messen Sie den Außendurchmesser und das mittlere Loch der Sägeblase und wählen Sie die Zentrierungspulpe aus, installieren Sie die Sägeblase auf den Sägeblatsitz und sperren Sie ihn dann mit der Walzknalle des Sägeblatsitzes.dann die feste Sperrschraube des Sägeblättersitzes entspannen, und dann den Sägeblattsitz so bewegen, dass der Außendurchmesser des Sägeblattes mit dem entsprechenden Maßstab des Sägeblattsitzes übereinstimmt, und dann die feste Schraube verriegeln.
2Wenn die Drehung der Säge nicht richtig entspannt ist, ist die Vorwärtsbewegung der Säge zu diesem Zeitpunkt nicht zulässig.Drehen Sie die kreisförmige Säge mit der linken Hand gegen den Uhrzeigersinn, um die Rotationsdichte zu testen, wenn die Dichtheit nicht angemessen ist, die Anti-Loosen-Mutter mit dem offenen Schraubenschlüssel M17 so einstellen, dass die Drehdichtheit des Sägeblattes angemessen ist.
3Vor dem Schleifen sollte entschieden werden, ob man die oberen und unteren Zähne schleifen soll.Anpassen des Abstands zwischen den unteren und den oberen Zähnen auf die erforderliche Skala.
| Haupttechnische Parameter: |
| Bereich des äußeren Durchmessers der Verarbeitung: ¢300- ¢1500 mm |
| Innerer Durchgang der Sägeblase: ¢10-220 mm |
| Dicke des Sägewebens (Stahlplatte):1-12 mm |
| Abstand zwischen 7 und 100 mm |
| Zahnflächenwinkel: 5°~+30° |
| Zähne mit einem oberen Rückenwinkel: 6-45° |
| Zähne nach links/rechts: Zähneoberfläche/Zahnfläche 45° |
| Schleifschlagbereich des Schneiders: max. 25 mm (verstellbare) Zähne/min. |
| Schleifgeschwindigkeit:0.5 bis 6 mm/s |
| Arbeitsgeschwindigkeit: max. 20 Zähne/min. |
| Abmessungen des Schleifrads (Außendurchmesser * Bohrung): (¢125mm*¢32mmX2mm) |
| Negatives Schleifen des Schamms: -27° |
| Drehwinkel des Schleifkopfes: 90° und 180° Schleifgeschwindigkeit: 26 m/s |
| Kühlmittelpumpenfluss: 501/min |
| Kühlmittelflaschenvolumen: 85 L |
| Gesamtleistung: 2,2 kW |
| Spannung:Drei-Phasen 380 V |
| Gesamtgewicht der Ausrüstung:1000KG |
| Aussehen ((Lange*Breite*Höhe):1600X1300X1900mm |
| Technische Merkmale: |
| Diese Maschine ist nach den Merkmalen inländischer und ausländischer ähnlicher Typen konzipiert.die die Vorteile desselben Typs aufnimmt und analysiert und gleichzeitig die Funktionen in gewissem Maße verbessert. |
| 1. Voreinstellungen für viele Gruppen von Zahntypen und einmalige multifunktionale Bedienung. |
| 2. Trapezförmige Flachzähne können gleichzeitig fertiggestellt werden, verfügen über CNC-Schleifen und willkürliche Zahntypen und können die Effizienz um das Dreifache verbessern;aufgrund der Einführung einer verbesserten Zahnentnahme, wird die Genauigkeit verbessert und die Lebensdauer verlängert. |
