Produktdetails:

Herkunftsort: Foshan, Guangdong, China
Markenname: Lidexin
Zertifizierung: CU,ISO
Modellnummer: LDX-026A

Zahlung und Versand AGB:

Min Bestellmenge: 1 Einheit
Preis: Western Union
Verpackung Informationen: Aussehen ((Lange*Breite*Höhe):1600X1300X1900mm
Lieferzeit: 10-15 Arbeitstage
Zahlungsbedingungen: T/T, Western Union
Versorgungsmaterial-Fähigkeit: 100 Stück/Monat
Bestpreis Kontakt

Detailinformationen

Bereich des äußeren Durchmessers der Verarbeitung: ¢300-¢1500mm Inneres Loch der Sägeblätter: ¢10-220 mm
Dicke des Sägewebens (Stahlplatte): 1 bis 12 mm Zähne oberer Rückenwinkel: 6 bis 45°
Hervorheben:

Schleifmaschine mit Sägeblatt

,

tct Schleifmaschine für Sägenblätter ldx-026a

,

angepasste TCT-Säge-Schärfmaschine

Produkt-Beschreibung

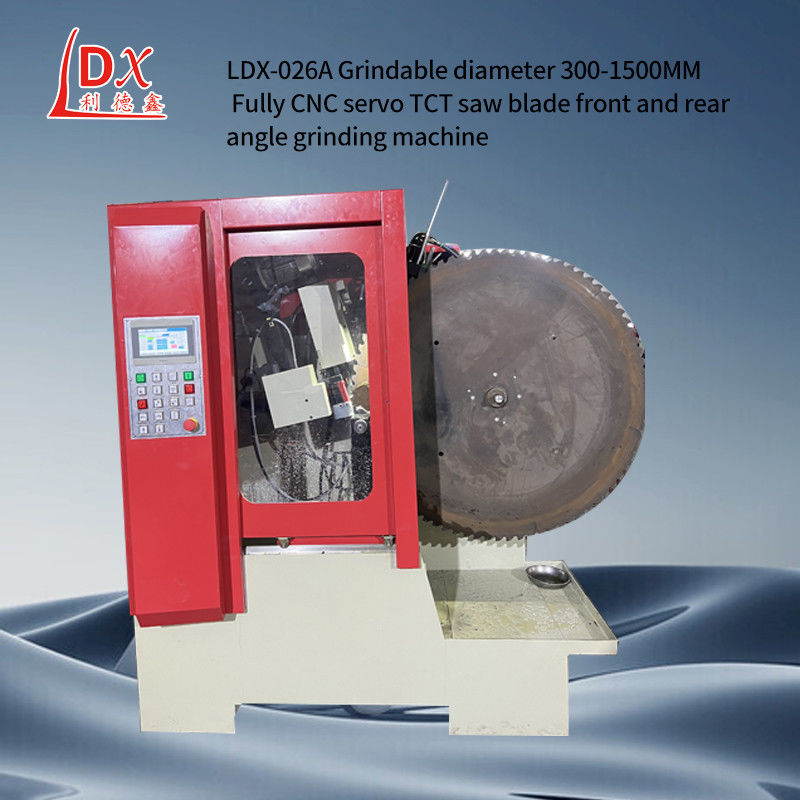

LDX-026A Maßgeschneiderte große CNC-TCT-Säge-Schleifmaschine





Einführung der Bedienungsschritte der Sägeblattschleifmaschine



1,Messen Sie den Außendurchmesser der Sägeblatt und das Zentrum Loch, wählen Sie die Zentrierung Wascher, installieren Sie die Sägeblatt auf dem Sägeblatt Sitz, und dann sperren Sie es mit der Rollmutter des Sägeblatt Sitz,dann die Verriegelungsschraube des Sägeblattsitzes lockern und den Sägeblattsitz so bewegen, dass der Außendurchmesser der Sägeblattgröße mit dem entsprechenden Maßstab des Sägeblattsitzes übereinstimmt,und dann die Schraube verriegeln. Wenn das Sägeblatt gebrochene Zähne oder einen neuen Zahn hat, verwenden Sie ein Führungsblatt. Im Allgemeinen ist es einfacher, mit Führungsstücken zu schleifen, und Führungsstücke sollten so oft wie möglich verwendet werden.



2Wenn die Drehung der Säge nicht richtig entspannt ist, ist die Vorwärtsbewegung der Säge zu diesem Zeitpunkt nicht zulässig.Drehen Sie die kreisförmige Säge mit der linken Hand gegen den Uhrzeigersinn, um die Rotationsdichte zu testen, wenn die Dichtheit nicht angemessen ist, die Anti-Loosen-Mutter mit dem offenen Schraubenschlüssel M17 so einstellen, dass die Drehdichtheit des Sägeblattes angemessen ist.



3"Um die Zähne gleich oben und unten zu schleifen, sollten die Mitte des Schleifrads und die Dicke der Säge in einer geraden Linie liegen.





Haupttechnische Parameter:
Bereich des äußeren Durchmessers der Verarbeitung: ¢300- ¢1500 mm
Innerer Durchgang der Sägeblase: ¢10-220 mm
Dicke des Sägewebens (Stahlplatte):1-12 mm
Abstand zwischen 7 und 100 mm
Zahnflächenwinkel: 5°~+30°
Zähne mit einem oberen Rückenwinkel: 6-45°
Zähne nach links/rechts: Zähneoberfläche/Zahnfläche 45°
Schleifschlagbereich des Schneiders: max. 25 mm (verstellbare) Zähne/min.
Schleifgeschwindigkeit:0.5 bis 6 mm/s
Arbeitsgeschwindigkeit: max. 20 Zähne/min.
Abmessungen des Schleifrads (Außendurchmesser * Bohrung): (¢125mm*¢32mmX2mm)
Negatives Schleifen des Schamms: -27°
Drehwinkel des Schleifkopfes: 90° und 180° Schleifgeschwindigkeit: 26 m/s
Kühlmittelpumpenfluss: 501/min
Kühlmittelflaschenvolumen: 85 L
Gesamtleistung: 2,2 kW
Spannung:Drei-Phasen 380 V
Gesamtgewicht der Ausrüstung:1000KG
Aussehen ((Lange*Breite*Höhe):1600X1300X1900mm
Technische Merkmale:
Diese Maschine ist nach den Merkmalen inländischer und ausländischer ähnlicher Typen konzipiert.die die Vorteile desselben Typs aufnimmt und analysiert und gleichzeitig die Funktionen in gewissem Maße verbessert.
1. Voreinstellungen für viele Gruppen von Zahntypen und einmalige multifunktionale Bedienung.
2. Trapezförmige Flachzähne können gleichzeitig fertiggestellt werden, verfügen über CNC-Schleifen und willkürliche Zahntypen und können die Effizienz um das Dreifache verbessern;aufgrund der Einführung einer verbesserten Zahnentnahme, wird die Genauigkeit verbessert und die Lebensdauer verlängert.
