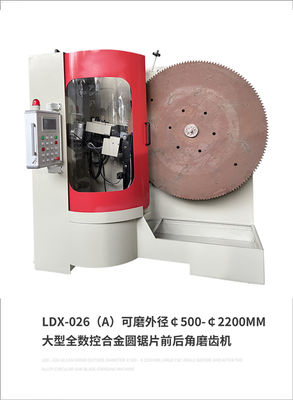

500MM-2200MM Großkarbid Säge Klinge Automatische Schleifmaschine LDX-026A
Produktdetails:
| Herkunftsort: | Foshan, Guangdong, China |
| Markenname: | Lidexin |
| Zertifizierung: | CU,ISO |
| Modellnummer: | LDX-026 (A) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Mechanische Abmessungen (Länge x Breite x Höhe): 1900X1400X2000mm |
| Lieferzeit: | 10-15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Monat |
|
Detailinformationen |
|||
| Durchmesser der Sägenblätter: | ¢ 500- ¢ 2200mm | Zähne oben nach hinten: | 6 bis 45 Grad |
|---|---|---|---|
| Schleifen von Negativ-Chamfer: | -27 Grad. | Gesamtleistung: | 2.2 KW |
| Mechanische Abmessungen (Länge x Breite x Höhe): | 1900 x 1400 x 2000 mm | Mechanisches Gewicht: | 1200 kg |
| Hervorheben: | Automatische Schleifmaschine ldx-026a,Automatische Schleifmaschine mit einer Breite von 500-2200 mm,500 mm-2200 mm 4 Zoll Sägeblatt für Schleifmaschine |
||
Produkt-Beschreibung

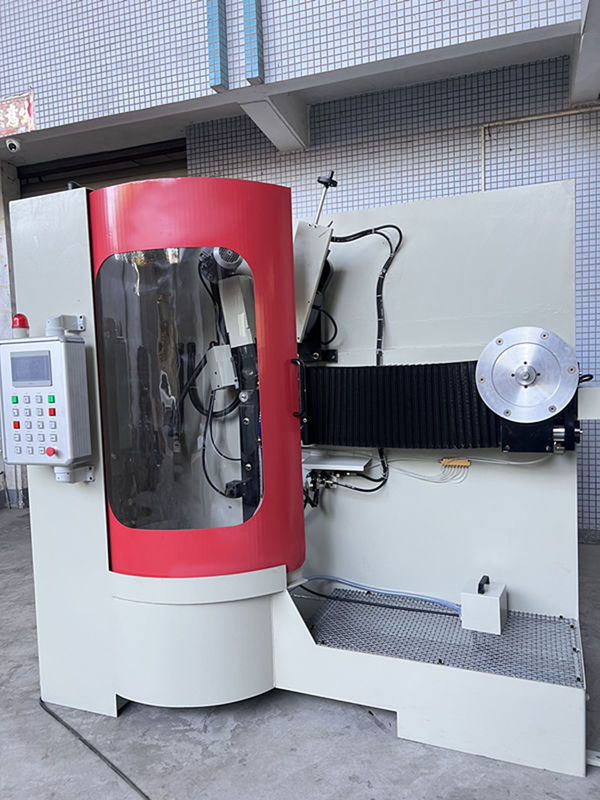

LDX-026A Sägeblatt Durchmesser 500MM-2200MM Große Karbidsägeblatt Automatische Schleifmaschine
Anwendung des Produkts:
1,Diese Maschine ist für das Schleifen von großen Legierungssaagblättern ausgelegt
2,Hoch Automatisierung, einfache Bedienung und leicht zu erlernen
3,Winkelschärfen der Säge ist möglich
4Jede Kombination von Zahnformen kann auf einmal fertiggestellt werden.
Schleifsägen:
1"Zuerst muss die Säge auf die Getriebe-Schleifmaschine durch die entsprechende Befestigungsanlage befestigt werden.Es ist notwendig, den Anfangs- und Endpunkt des Schleifens entsprechend der Zahnlänge und der Zahnhöhe der Säge zu bestimmen..
2"Nach der Zahnform der Sägeblase und der gewünschten Schleifwirkung müssen die Position, der Winkel und die Tiefe des Schleifsteins angepasst werden.Es ist zu beachten, dass verschiedene Sägeblätter unterschiedliche Schleifanforderungen haben, die bei der Einstellung der Zahnradschleifmaschine nach der spezifischen Lage der Sägeblase eingestellt werden müssen.
3Vor Beginn des Schleifens ist es notwendig, die Schleifmaschine einzuschalten und eine bestimmte Schleifgeschwindigkeit und -tiefe zu halten.Es ist notwendig, den Schleifstein der Zahnradschleifmaschine nach dem Schwung und der Zahnhöhe der Sägeblase in die entsprechende Position zu bewegen.. Nach dem Schleifen einer Zahnreihe muss das Sägeblatt umgedreht und erneut geschliffen werden.nicht zu tief oder zu flach, um das Sägeblatt zu beschädigen.
| Technische Parameter: |
| Durchmesser der Säge: ¢ 500- ¢ 2200 mm |
| Schnittstelle der Sägeblätter: ¢ 10-220 mm |
| Stärke der Sägeblätter (Stahlplatte): 1-12 mm |
| Zähneweite: 7-120 mm |
| Zahnoberflächenwinkel: 5° bis +30° |
| Zähne oberen Rückenwinkel: 6-45 Grad |
| Linke und rechte Neigung der Zähne: Zahnspitze/Zahnoberfläche 45° |
| Schleifschlagbereich der Klinge: maximal 25 mm (verstellbare) Zähne/Minute |
| Schleifgeschwindigkeit: 0,5-6 mm/s |
| Arbeitsgeschwindigkeit: höchstens 20 Zähne/Minute |
| Größe des Schleifrads (Außendurchmesser x Loch): (¢ 125mm x ¢32mmX1mm) |
| Negatives Schleifen der Schamme: -27° |
| Drehwinkel des Schleifkopfes: 90° und 180° |
| Liniegeschwindigkeit des Schleifrads: 26 m/s |
| Durchflussrate der Kühlwasserpumpe: 501/min |
| Volumen der Kühlflüssigkeitsflasche: 85 L |
| Gesamtleistung: 2,2 kW |
| Spannung: dreiphasige 380 V |
| Mechanisches Gewicht: 1200 kg |
| Mechanische Abmessungen (Länge x Breite x Höhe): 1900X1400X2000mm |
| Technische Merkmale: |
| Die Konstruktion dieser Maschine bezieht sich auf die Eigenschaften ähnlicher inländischer und ausländischer Modelle, absorbiert und analysiert die Vorteile desselben Typs und verbessert einige Funktionen.Diese Ausrüstung ist speziell für das Schleifen großer Legierungssägeblätter ausgelegt. |
| 1- Voreinstellen mehrere Sätze von Zahnprofilen für einen Klick multifunktionale Operation. |
| 2Die flachen Zähne der Leiter können mit CNC-Schleifen und jeder Zahnform auf einmal fertiggestellt werden, was die Effizienz um das Dreifache erhöhen kann.Verbesserte Zugentfernung zur Verbesserung der Genauigkeit und Verlängerung der Lebensdauer. |
