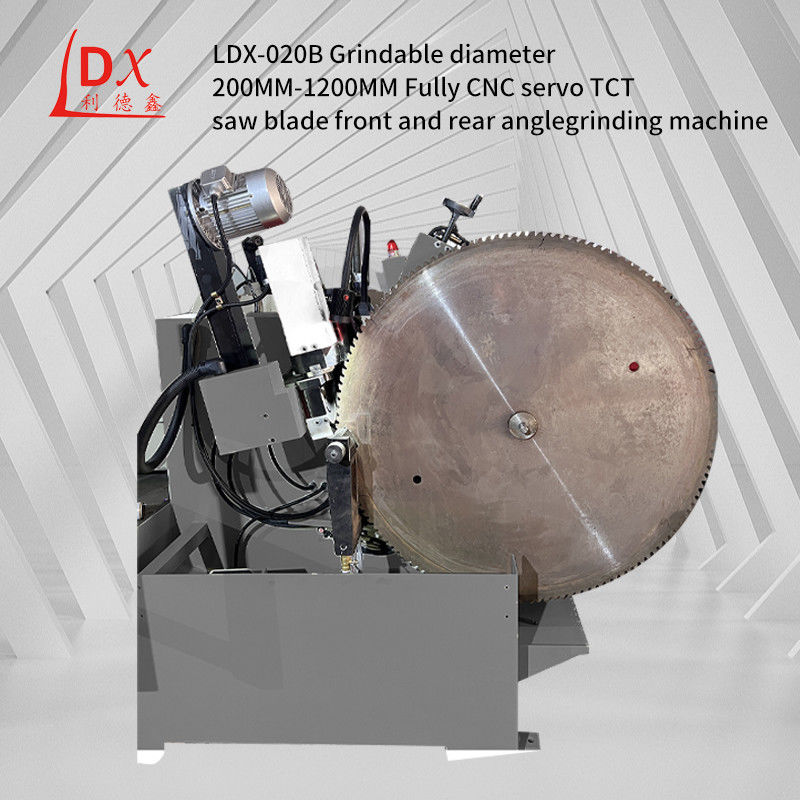

LDX-020B Vollständig CNC-Servo-Zufuhr-Sägen-Schleifmaschine
Produktdetails:
| Herkunftsort: | Foshan, Guangdong, China |
| Markenname: | Lidexin |
| Zertifizierung: | CU,ISO |
| Modellnummer: | LDX-020(B) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | Western Union |
| Verpackung Informationen: | Aussehen ((Lange*Breite*Höhe):1500X1200X1800mm |
| Lieferzeit: | 10-15 Arbeitstage |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 100 Stück/Monat |
|
Detailinformationen |
|||
| Zähnewinkel: | 5°~+30° | Bereich des äußeren Durchmessers der Verarbeitung: | ¢200-¢1200mm |
|---|---|---|---|
| Schleifen von Negativ-Chamfer: | -27° | Dicke des Sägewebens (Stahlplatte): | 1 bis 12 mm |
| Volumen der Kühlmittelflasche: | 85 L | Aussehen ((Lange*Breite*Höhe): | 1500x1200x1800 mm |
| Hervorheben: | Vollständig CNC-Schleifmaschine,CNC-Servo-Zuführmaschine zum Schleifen,Maschine zum Schleifen mit CNC-Futtersäge |
||
Produkt-Beschreibung
LDX-020B Vollständig CNC-Servo-Zufuhr-Sägenblätter-Schleifmaschine
TCT-Schleifverfahren für Sägeblätter:
1,Das Schärfen der Säge ist nur ein grobes Schleifen und Verarbeiten der vorderen Ecken der Sägezähne.Spezialisiert auf das Schleifen von Legierungssägeblättern.
2,Die seitliche Genauigkeit der Sägeblätter hat eine große Abweichung, so dass der Sägeweg größer wird, die Oberfläche rau ist und die Burrs groß sind.Die Belastungsregelung muss mehr als zweimal durchgeführt werden..
3,Wenn sie innerhalb des Normbereichs eingestellt werden kann (diese Norm bezieht sich auf die Produktionsnormen für Sägeblätter nach Japan Kanebo Co., Ltd., d. h. die seitliche Genauigkeit der Sägeblätter),Dann geben Sie den nächsten Prozess einWenn es nicht möglich ist, die Maschine zu schleifen, versuchen Sie es erneut nach Belieben.
4,Bei der Verwendung ist Vorsicht geboten! Das Schleifen der Sägeblatt wird in zwei Schritten durchgeführt.und dann wird ein 600-Grit-Schleifrad für eine genauere Schleifung verwendet.
Wie wird die automatische Zahnradschleifmaschine verwendet:
1,Klicken Sie zuerst auf die Steuerung und drücken Sie den vorderen Winkel und dann den flachen Winkel, um die Schnittstelle für das Zähneknirschen zu betreten.Drücken Sie die vordere Ecke und dann drücken Sie die linken und rechten Zähne, um die Schnittstelle für das Schleifen der linken und rechten Zähne betreten. Klicken Sie auf die Schnittstelle, dann drücken Sie die Sägeblatt in die Mitte des Nadelziehers, richten Sie den Winkel und sperren Sie die Sägeblatt zu starten.
2,Wiederherstellen drücken
3,Drücken, um den Zahn zu entfernen (zweimal klicken, einmal klicken, pausieren, dann ein zweites Mal klicken und nicht zu schnell drücken)
| Haupttechnische Parameter: |
| Bereich des äußeren Durchmessers der Verarbeitung: ¢200- ¢1200mm |
| Innerer Durchgang der Sägeblase: ¢10-220 mm |
| Dicke des Sägewebens (Stahlplatte):1-12 mm |
| Abstand zwischen 7 und 100 mm |
| Zahnflächenwinkel: 5°~+30° |
| Zähne mit einem oberen Rückenwinkel: 6-45° |
| Zähne nach links/rechts: Zähneoberfläche/Zahnfläche 45° |
| Schleifschlagbereich des Schneiders: max. 25 mm (verstellbare) Zähne/min. |
| Schleifgeschwindigkeit:0.5-6 mm/s |
| Arbeitsgeschwindigkeit: max. 20 Zähne/min. |
| Abmessungen des Schleifrads (Außendurchmesser * Bohrung): (¢125mm*¢32mm*1mm) |
| Negatives Schleifen des Schamms: -27° |
| Drehwinkel des Schleifkopfes: 90° und 180° Schleifgeschwindigkeit: 26 m/s |
| Kühlmittelpumpenfluss: 501/min |
| Kühlmittelflaschenvolumen: 85 L |
| Gesamtleistung: 2,2 kW |
| Spannung:Drei-Phasen 380 V |
| Gesamtgewicht der Ausrüstung: 800 kg |
| Aussehen ((Lange*Breite*Höhe):1500X1200X1800mm |
| Technische Merkmale: |
| Diese Maschine ist nach den Merkmalen inländischer und ausländischer ähnlicher Typen konzipiert.die die Vorteile desselben Typs aufnimmt und analysiert und gleichzeitig die Funktionen in gewissem Maße verbessert. |
| 1. Voreinstellungen für viele Gruppen von Zahntypen und ein-Taste-Multifunktionsbetrieb. |
| 2. Trapezförmige Flachzähne können auf einmal fertiggestellt werden, verfügen über CNC-Schleifmaschinen und beliebige Zahntypen und können die Effizienz um das Dreifache verbessern;aufgrund der Einführung einer verbesserten Zahnentnahme, wird die Genauigkeit verbessert und die Lebensdauer verlängert. |
