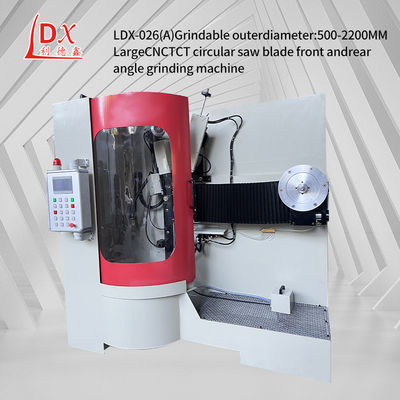

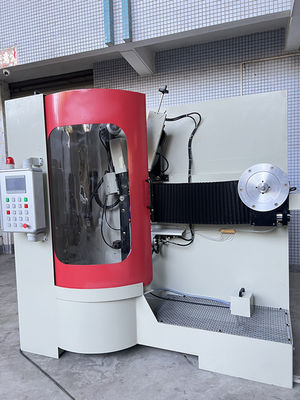

LDX-026A 500-1800MM Durchmesser Voll-CNC-Servo-Zuführmaschine Kreislauf-Säge-Klinge-Gang-Schleifmaschine
Produktdetails:
Herkunftsort: | Foshan, Guangdong, China |
Markenname: | Lidexin |
Zertifizierung: | CU,ISO |
Modellnummer: | LDX-026A |
Zahlung und Versand AGB:
Min Bestellmenge: | 1 Einheit |
---|---|
Preis: | Western Union |
Verpackung Informationen: | Mechanische Abmessungen (Länge x Breite x Höhe): 1800X1400X1800mm |
Lieferzeit: | 10-15 Arbeitstage |
Zahlungsbedingungen: | T/T, Western Union |
Versorgungsmaterial-Fähigkeit: | 100 Stück/Monat |
Detailinformationen |
|||
Abdeckung der Sägeblätter: | ¢ 10 bis 220 mm | Durchmesser der Sägenblätter: | ¢ 500- ¢ 1800 mm |
---|---|---|---|
Zahnteilung: | 7 bis 120 mm | Winkel der Zahnoberfläche: | 5° bis +30° |
Reibende Geschwindigkeit: | 0.5 bis 6 mm/s | ||
Hervorheben: | Maschine zur Schleifmaschine mit Kreislaufzahnblatt,CNC-Maschine zur Schleifmaschine mit Saugblatt |
Produkt-Beschreibung
LDX-026A Hersteller personalisieren große kreisförmige Säge Blatt automatische Schleifmaschine
Anwendungsweise der Mehrblatt-Werkzeugschleifmaschine:
1Zunächst wird der Heber des Schleifrads auf die niedrigste Stelle eingestellt, das Sägeblatt wird auf dem Sägeblattsitz installiert, eine gute Druckplatte, drehen Sie das Handrad,Das Sägeblatt wird durch die Schraube angetrieben, um sich nach oben und unten zu bewegen. Das Sägeblatt wird auf mehr als 30 ~ 50 mm des Druckkopfes eingestellt., und der Druckkopf wird komprimiert.
2"Vergleichen Sie die gezackte Position am Ende des Zahnradwechsels und richten Sie das Schleifrad mit dem gezackten Sägeblatt aus.
3"Schleifradwinkel Anpassung: zur Anpassung an Schleifsägen mit unterschiedlichen zernförmigen Vorderwinkeln.Das Verfahren besteht darin, die beiden Schrauben der Montageplatte des Schleifradhalters zu lösen (die Muttern nicht zu entfernen) und dann den Schleifradhalter im Uhrzeigersinn zu drehen.. Drehen Sie so, dass das vordere Ende des Schleifrads, wenn das Sägeblatt schleifen,kann die gesamte Ebene der vorderen Ecke des Zahnes berühren (von der Spitze des Zahnes bis zur Zahnwurzel).
Umlaufsäge häufige Probleme und Lösungen:
1Zunächst prüfen, ob die Ausrüstung hoch oder uneben aufgestellt ist, prüfen Sie, ob die Ausrüstung schlecht liegt, die Maschinenhülle sollte intakt gehalten werden,das Schleifrad der Ausrüstung ist nicht exzentrisch und andere Probleme, und schließlich überprüfen, ob das Getriebe intakt ist und ob der Lagersitz abgenutzt ist; wenn das Problem immer noch nicht gelöst werden kann, wenden Sie sich unverzüglich an den Hersteller zur Bearbeitung.
2"Die meisten dieser Situation ist das Problem der Leitung, sollte sofort die Stromversorgung abschalten, überprüfen Sie die Leitung, prüfen, ob die Spannung stabil ist, ob die Stromversorgung normal ist,ob die Bodenlinie verbunden ist, es gibt keinen Einfluß auf die Spannungsausrüstung in der Nähe, es gibt auch eine Situation, das heißt, die Ausrüstung selbst, sehen, ob die Sägeblätter Elemente stecken, oder andere Teile sollten auch überprüft werden;Wenn es ein Problem mit der Ausrüstung selbst gibt, muss dies von einem Fachmann überprüft werden.
3"Die meisten Möglichkeiten sind Lager wie exzentrisches Schleifrad, Schäden, Zahnradschäden usw. Solche Hardwareschäden sollten vom Lieferanten zur Reparatur oder zum Austausch kontaktiert werden.
Technische Parameter: |
Durchmesser der Sägenblätter: ¢300- ¢1800 mm |
Schnittstelle der Sägeblätter: ¢ 10-220 mm |
Stärke der Sägeblätter (Stahlplatte): 1-12 mm |
Zähneweite: 7-120 mm |
Zahnoberflächenwinkel: 5° bis +30° |
Zähne oberen Rückenwinkel: 6-45 Grad |
Linke und rechte Neigung der Zähne: Zahnspitze/Zahnoberfläche 45° |
Schleifschlagbereich der Klinge: maximal 25 mm (verstellbare) Zähne/Minute |
Schleifgeschwindigkeit: 0,5-6 mm/s |
Arbeitsgeschwindigkeit: höchstens 20 Zähne/Minute |
Größe des Schleifrads (Außendurchmesser x Loch): (¢ 125mm x ¢32mmX1mm) |
Negatives Schleifen der Schamme: -27° |
Drehwinkel des Schleifkopfes: 90° und 180° |
Liniegeschwindigkeit des Schleifrads: 26 m/s |
Durchflussrate der Kühlwasserpumpe: 501/min |
Volumen der Kühlflüssigkeitsflasche: 85 L |
Gesamtleistung: 2,2 kW |
Spannung: dreiphasige 380 V |
Mechanisches Gewicht: 1200 kg |
Mechanische Abmessungen (Länge x Breite x Höhe): 1800X1400X1800mm |
Technische Merkmale: |
Die Konstruktion dieser Maschine bezieht sich auf die Eigenschaften ähnlicher inländischer und ausländischer Modelle, absorbiert und analysiert die Vorteile desselben Typs und verbessert einige Funktionen.Diese Ausrüstung ist speziell für das Schleifen großer Legierungssägeblätter ausgelegt. |
1- Voreinstellen mehrere Sätze von Zahnprofilen für einen Klick multifunktionale Operation. |
2Die flachen Zähne der Leiter können mit CNC-Schleifen und jeder Zahnform auf einmal fertiggestellt werden, was die Effizienz um das Dreifache erhöhen kann.Verbesserte Zugentfernung zur Verbesserung der Genauigkeit und Verlängerung der Lebensdauer. |
